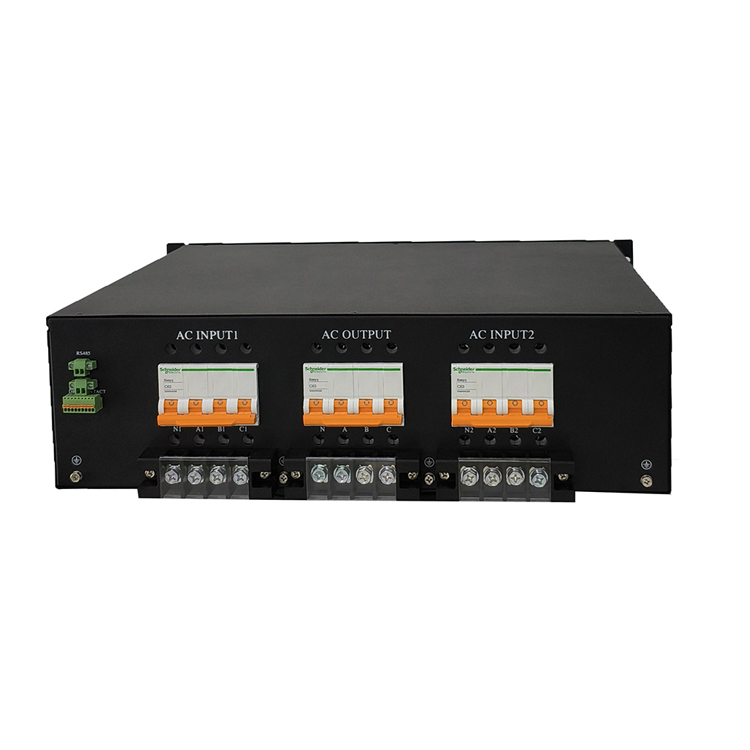

STS三相静态切换开关32-125a
STS三相静态切换开关32-125a
一 STS静态转换开关介绍
1.1 一般描述
静态转换开关是一个双路输入的交流转换开关，正常时一路接通，另一路断开，由其中的一路交流输入向负载供电。当供电一路电源异常时，STS自动切换到另外一路电源，保证负载不间断地由另一路电源供电。
STS交流双电源切换装置采用的高速静态无触点切换原理设计，具有以下特点：
◆ 采用全数字化控制，抗干扰能力强，运行速度快；
◆ 切换时间≤4ms，可靠性高；
◆ 过负载能力强，能承受满负载开机；
◆ 具有输入过欠压、过流等保护功能；
◆ 前面板配有显示屏和指示灯，直观了解STS状态信息；
◆ 提供火线、零线可同时切换的STS版本，外观结构、性能完全相同。
1.2 功能描述
STS交流双电源切换开关�？�采用的高速静态无触点切换原理设计实现对交流供电电源安全、快速切换，保证在阻性负载、感性或容性负载的情况下实现≤4ms的切换。
STS的基本原理框，输入电源回路I（以下简称主电源）以及输入电源回路II（以下简称备用电源）分别经静态开关并联到输出端。两个独立的辅助电源输入端分别取自I路和II路，同时为装置内部的逻辑回路供电，以确保任何一路输入失电时，装置内部逻辑不受影响。
STS正常工作时，当DSP核心控制单元监测到主电源输入正常时，控制主电源回路的静态开关闭合，备用回路的静态开关关断，由主电源输出向负载供电。
STS正常工作时，当DSP核心控制单元监测到主电源输入异常时，同时监测到备用电源输入正常时，控制主电源回路的静态开关断开，备用回路的静态开关闭合，由备用电源输出向负载供电。
STS正常工作时，如果当前处于主电源失电或欠压，由备用电源输出向负载供电的状态下， DSP核心控制单元监测到主电源输入恢复正常，则控制单元自动寻找两电源的过零点进行切换，即控制备用电源回路的静态开关断开，主电源回路的静态开关闭合，做到先断后合；恢复主电源输出向负载供电。

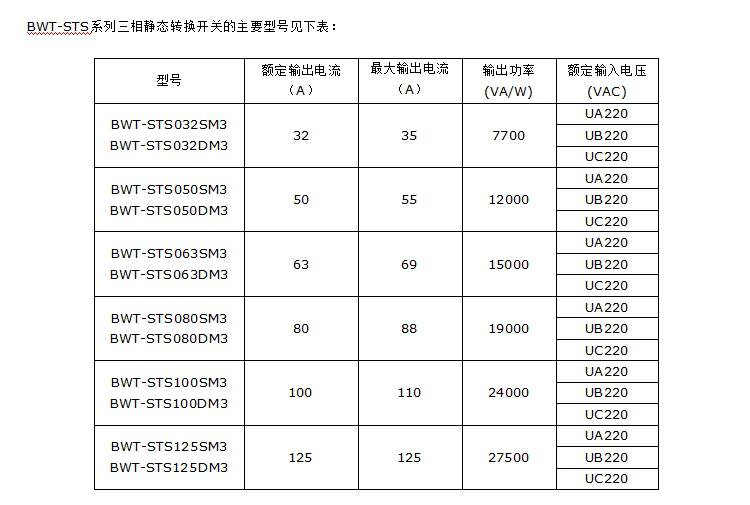

二 型号说明
XXX - STS125 S/D M 3
1 2 3 4 5
（1） XXX：?系列
（2） STS125：表示STS额定输出电流125A，本系列STS包括32A/50A/63A/80A/100A/125A。客户可定制电流规格。
（3） S：单切款；两路输入共零线，只切换火线；
D：双切款；火线、零线同时切换；
默认为D，切换火线和零线。
（4） M: 带液晶显示屏，空白为无显示屏，XXX-STS125DM3系列STS默认为有显示屏
（5） 3：代表三相380V，2：代表单相220V， 1：代表单相110V

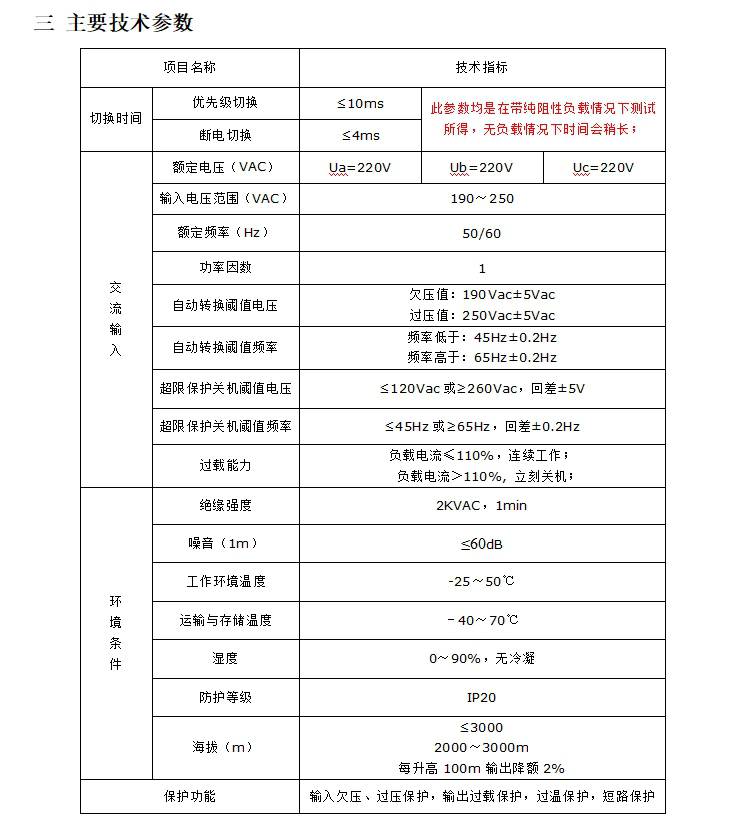

三 主要技术参数
