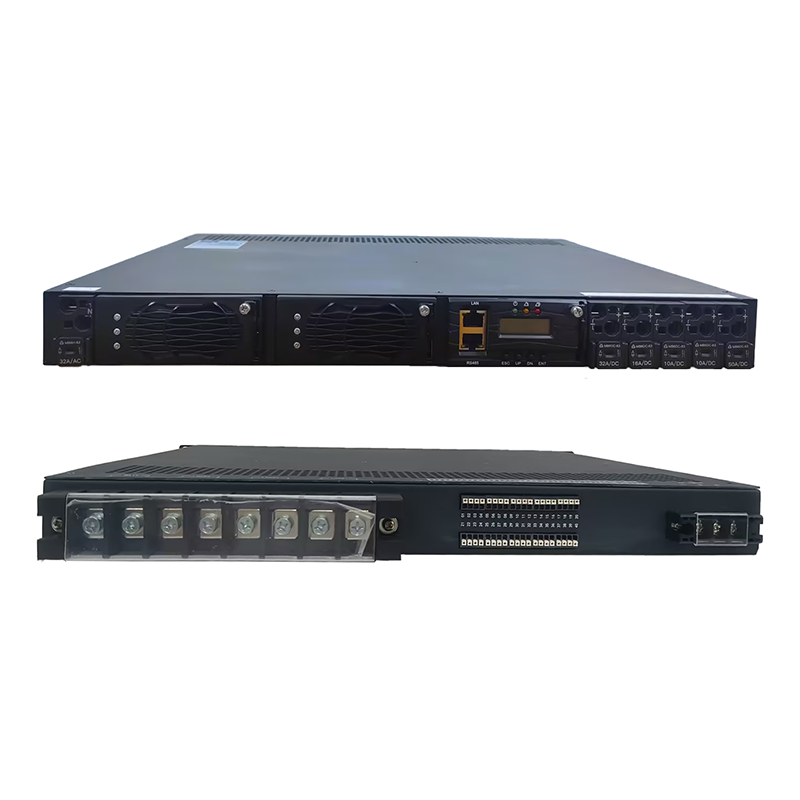

1u嵌入式通信电源系统
1u嵌入式通信电源系统
嵌入式通信电源系统是哈哈体育·(haha)官方APP集多年开发 和网上运行经验，为满足室内覆盖、综合接入点、室外基站配套建 设等网络需求而设计的全数字化通信电源系统。该系统由交直流配 电单元、整流�？�、监控�？楹头览椎ピ槌桑哂懈呖煽�、高效节 能、智能化、快速部署等特点。
价值特点
高可靠
? 宽电压输入范围85~300Vac，强电网及油机适应性
? 超宽工作温度范围-40~+55℃(55℃以上降额,超过75℃关机)，环境适应能力强，适 应各种地理区域
? 交流侧、直流侧、信号侧全方位防雷设计，提升系统防雷能力
? 具有Walk-in功能，启动时避免对前级变压器和油机的冲击
高效节能
? �？樾�>96%，节省用户电费支出
? 具备风机智能调速功能，降低系统损耗并延长风机使用寿命
? 整流模块功率密度高，预留更多走线和操作空间
智能化
? 具有RS485接口、网口SNMP(可选)、智能干接点等通信接口， 组网灵活
? 整流模块具有独立的ID识别功能，便于用户的资产管理
? 完善的蓄电池管理功能，有效延长蓄电池的使用寿命
快速部署
? 标准19英寸嵌入式安装设计
? 低噪音设计，满足各种场景建设
? 全正面维护设计，安装灵活，适用于室内机房/户外机柜/楼梯间/地下室
应用场景
? 室外通信基站
? 3G、4G、5G室内覆盖
? 综合接入
? RRU 独立供电
? 微站/拉远站
产品配置
200A 系统
配置型号 | BWT402S48200G1 |
系统容量 | 200A |
监控�？� | 带RS485接口/SNMP卡 |
整流�？� | 50A(RM4850M-HWC * 4个) |
交流配电 | 输入：1×40A/2P（断路器） |
交流防雷 | 6kA |
直流配电 | 负载下电(LLVD)：1×32A/1P，1×16A/1P，2×10A/1P（断路器） 电池下电(BLVD)：1×40A/1P（断路器） |
直流防雷 | ≥10kA |
机械参数 | 483mm（宽）× 350mm（深）× 220mm（高） （19 英寸 5U 高） |
安装方式 | 嵌入式 |
电气参数
电源系统
性能参数 | 描述 |
工作温度 | － 40℃～＋ 55℃（55℃以上降额，超过75℃关机） |
储存温度 | － 40℃～＋ 75℃ |
相对湿度 | 5％ RH ～ 95％ RH （无凝露） |
海拔高度 | ≤4000m（超过 2000m 需降额使用） |
输入电压范围 | 85Vac ～ 300Vac |
输入频率 | 45Hz ～ 65Hz |
功率因数 | ≥0.99 |
输出电压范围 | -42Vdc ～ -58Vdc |
系统效率 | 高效系统 >96%，普效系统>92% |
整流�？�
性能参数 | RM4850M-HWC |
输入电压 | 85～ 300Vac |
功率因数 | ≥0.99 |
输出电压 | 42 ～ 58Vdc |
额定电流 | 50A |
输出电流 | 0 ～ 5 0 A（peak 61A） |
�？樾� |
≥96% |
